En el diseño y la producción de sistemas eléctricos y electrónicos modernos, por muy excelente que sea el rendimiento del semiconductor principal, existe un componente básico e indispensable sin el cual todo el sistema quedaría inutilizable. Nos referimos al condensador (capacitor).
Este componente, que actúa como el "ingrediente esencial" en el interior de cualquier dispositivo electrónico regulando la energía de manera estable, ha evolucionado continuamente según el avance tecnológico y los requisitos de cada producto. Por lo tanto, analizar minuciosamente desde la perspectiva de los componentes los diversos tipos de condensadores, sus funciones y aplicaciones prácticas será de gran utilidad para profundizar en el entendimiento técnico de la materia.
A continuación, presentamos una guía completa para comprender de un vistazo la tecnología de los condensadores: desde los MLCC (que concentran la tecnología más avanzada y de mayor uso masivo) hasta los condensadores de silicio de última generación y los supercondensadores (verdaderos tanques de almacenamiento de energía).
1. ¿Qué es un condensador? ¿Por qué es el "ingrediente esencial"?
El papel del condensador dentro de un circuito electrónico es claro. Cumple la función de una "batería temporal a pequeña escala" que almacena electricidad de forma segura y la suministra de manera constante cuando es necesario, eliminando además el microruido que puede dañar críticamente el circuito. Si no existieran los condensadores, el voltaje de la corriente fluctuaría constantemente, lo que provocaría que los chips de los semiconductores se quemaran fácilmente o que los dispositivos sufrieran fallos de funcionamiento. En definitiva, es el componente indispensable de la industria electrónica.
En el mercado global de componentes, diversos fabricantes especializados construyen un ecosistema integral que cubre una amplia gama de necesidades, desde condensadores electrolíticos y de potencia hasta condensadores cerámicos ultrapequeños.
2. La columna vertebral de la electrónica moderna: MLCC (Condensador Cerámico Multicapa)
El MLCC (Multi-Layer Ceramic Capacitor) representa el estándar de la capacidad tecnológica en componentes electrónicos modernos y cuenta con la mayor demanda en el mercado global.

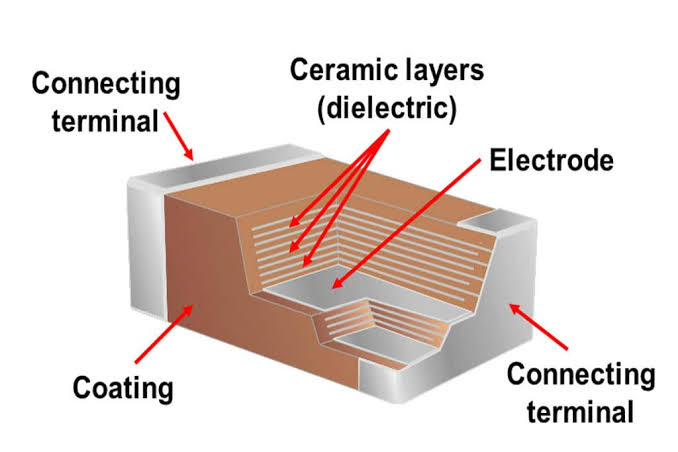

- Estructura y características: Utiliza la cerámica como dieléctrico. Se fabrica superponiendo cientos de capas de electrodos internos y capas cerámicas que son mucho más delgadas que un cabello humano. Aunque sus dimensiones más recientes son inferiores a $0.4\text{ mm} \times 0.2\text{ mm}$ (casi invisible a simple vista, como un grano de arena), no tiene polaridad y posee una excelente capacidad para eliminar el ruido de alta frecuencia, lo que lo hace esencial para circuitos de alta densidad.
- Aplicaciones principales: Teléfonos inteligentes (con aproximadamente 1,000 unidades por dispositivo), computadoras y televisores de alto rendimiento. Recientemente, los mercados de electrónica automotriz (módulos para vehículos) y servidores de IA de alto rendimiento, que exigen una alta fiabilidad y resistencia a entornos extremos, han emergido como los nuevos centros de demanda.
3. Tipos tradicionales de condensadores y sus aplicaciones
Dentro de un sistema electrónico, además de los MLCC, se utilizan diversos tipos de condensadores de forma complementaria según el propósito y la escala de potencia. A continuación se presentan las tres clases más representativas:
① Condensador electrolítico de aluminio (Electrolytic Capacitor)
- Características: Se distingue por su forma cilíndrica de lata y es la mejor opción para lograr una gran capacidad (capacitancia) en relación con su tamaño. Funciona como una "presa" que acumula grandes cantidades de energía de suministro. Cabe destacar que posee polaridad (+ y -); si se conecta a la inversa, el componente se dañará.
- Aplicaciones: Fuentes de alimentación de electrodomésticos (SMPS), sistemas de audio, adaptadores y cualquier circuito que requiera un suministro estable de energía de gran capacidad.
② Condensador de película (Film Capacitor)
- Características: Utiliza una película plástica como dieléctrico, lo que le otorga una capacidad sobresaliente para soportar altos voltajes y corrientes elevadas (rigidez dieléctrica) en sistemas de miles de voltios ($\text{V}$).
- Aplicaciones: Inversores de vehículos eléctricos (EV), generadores solares y sistemas industriales de conversión de energía de alta tensión.
③ Condensador de tántalo (Tantalum Capacitor)
- Características: Utiliza polvo de tántalo (un metal raro), lo que le confiere una larga vida útil y una resistencia extrema a las variaciones de temperatura. Al no usar un electrolito líquido, ofrece grandes ventajas para la miniaturización.
- Aplicaciones: Equipos militares que exigen alta fiabilidad, componentes de ingeniería aeroespacial y estaciones repetidoras de comunicación de alto rendimiento.
4. Socio clave para semiconductores de alto rendimiento: Condensador de silicio (Silicon Capacitor)
El "condensador de silicio" es una tecnología de vanguardia que surge de la fusión entre la fabricación de condensadores y los procesos microscópicos de los semiconductores. Nace para responder a las exigencias del procesamiento de datos a ultraalta velocidad y al advenimiento de la era de la Inteligencia Artificial.
- Fusión con procesos de semiconductores: A diferencia del método tradicional de sinterizado de polvo cerámico, este se fabrica grabando circuitos en forma de película delgada sobre obleas de silicio (silicon wafers), utilizando las mismas técnicas de precisión de los semiconductores.
- ¿Por qué es indispensable en sistemas avanzados?: Los semiconductores orientados a la IA, como las GPU de alto rendimiento y las memorias HBM que procesan volúmenes masivos de datos a velocidades extremas, provocan fluctuaciones drásticas en las microcorrientes. El condensador de silicio reduce la resistencia eléctrica más de 100 veces en comparación con los MLCC tradicionales, minimizando drásticamente la pérdida de señal y el microrruido.
- Estructura ultradelgada: Su espesor se mide en micrómetros ($\mu\text{m}$), lo que permite integrarlo dentro del propio encapsulado del semiconductor (justo debajo del chip) en lugar de la placa base convencional. Cuanto menor es la distancia, más estable es el suministro de energía, convirtiéndose en el protector perfecto para sistemas de alto rendimiento.
Tradicionalmente, este ha sido un mercado tecnológico con barreras de entrada muy elevadas y controlado por un grupo selecto de fabricantes globales. Hoy en día se consolida como un elemento crítico para mantener la eficiencia en sistemas de computación avanzada.
5. El coloso de los componentes: Supercondensador (Supercapacitor)
El último componente analizado es el supercondensador (supercap), conocido como el "tanque de almacenamiento de energía". A diferencia de los condensadores convencionales destinados a microcircuitos, este combina las ventajas de las baterías y los condensadores para maximizar la cantidad de electricidad retenida.
- Ventajas sobresalientes: A diferencia de las baterías convencionales que dependen de reacciones químicas, este utiliza un método de adsorción física de cargas (EDLC). Esto permite una carga y descarga ultrarrápida en cuestión de segundos o minutos. Además, puede reutilizarse más de 500,000 a 1,000,000 de veces sin perder rendimiento y opera de forma segura sin riesgo de explosión en entornos extremos de frío o calor.
- Aplicaciones: Sistemas de alimentación ininterrumpida (UPS) para mitigar apagones en centros de datos de IA, sistemas de frenado regenerativo que absorben energía al frenar vehículos, y estabilización de redes eléctricas en energías renovables (eólica y solar).
Guía resumida de referencia para condensadores
| Tipo de Condensador | Fortalecimiento Clave | Aplicación Central | Posición Tecnológica y Características |
| Condensador de Silicio | Reducción de resistencia x100, estructura ultradelgada | Interior del encapsulado de semiconductores de IA | Componente integrado directamente en el sustrato del chip de próxima generación |
| MLCC (Cerámico) | Miniaturización extrema, eliminación de ruido de alta frecuencia | Smartphones, electrónica automotriz, servidores | Componente esencial para la optimización de energía en placas base |
| Electrolítico de Aluminio | Capacidad masiva a un costo eficiente | Fuentes de poder de electrodomésticos, adaptadores | Presa eléctrica para la estabilización del suministro de corriente |
| Condensador de Película | Resistencia a voltajes extremadamente altos y corrientes elevadas | Inversores de vehículos eléctricos, energía solar | Componente indispensable para infraestructuras de alta tensión ecológicas |
| Supercondensador | Carga y descarga ultrarrápida, vida útil casi ilimitada | UPS de centros de datos, frenado regenerativo | Dispositivo de respaldo para el almacenamiento masivo e instantáneo de energía |
Conclusión y recomendación de ingeniería
Los condensadores van más allá de ser simples piezas básicas; constituyen la llave maestra que define el alto rendimiento y la densidad de los dispositivos electrónicos modernos. Partiendo de la tecnología de los MLCC, que coordinaban la electrónica de consumo y los teléfonos móviles, la evolución avanza rápidamente hacia los condensadores de silicio para encapsulados avanzados, elevando el valor añadido de los sistemas de semiconductores de nueva generación.
Para maximizar la fiabilidad y el diseño del hardware, es fundamental comprender con precisión estos cambios de paradigma en los componentes y aplicarlos estratégicamente en la etapa de desarrollo.
