Exploración de Tecnologías Inalámbricas para la Conexión WAN y Análisis de Especificaciones Técnicas de Wi-Fi 6, 6E y 7
¡Hola! Bienvenidos a nuestro blog, donde analizamos a fondo las últimas tendencias en tecnología de TI y redes domésticas.
La arquitectura actual de un hogar inteligente (AutoCasa) va mucho más allá del simple control de unos pocos electrodomésticos. Docenas de sensores IoT, cámaras IP de alta definición, hubs de IA y dispositivos de transmisión de medios masivos operan simultáneamente, intercambiando datos sin interrupción. Por lo tanto, no se trata solo del entorno inalámbrico interno; la tecnología de backhaul cableada e inalámbrica que distribuye el tráfico sin cuellos de botella desde el punto final de la WAN (red de área amplia) hasta cada dispositivo del hogar se ha convertido en el desafío central para la construcción de una infraestructura inteligente.
En este artículo, con el fin de optimizar la conexión WAN en el hogar, analizaremos desde el estándar LAN inalámbrico Wi-Fi 6 (802.11ax) hasta la próxima revolución inalámbrica, Wi-Fi 7 (802.11be). Detallaremos sus especificaciones de protocolo, diferencias técnicas profundas, mecanismos de transmisión de datos, infraestructura de instalación y las especificaciones de transceptores ópticos necesarios para una transmisión WAN ultraalta de 10G, todo optimizado bajo las directrices de SEO de Google.
1. Comparación de Protocolos de Red y Características Clave por Generación
Las redes inalámbricas han evolucionado ampliando el ancho de banda de frecuencia y sofisticando los métodos de modulación para entregar la velocidad de los medios WAN de alta capacidad (fibra óptica de 1G a 10G) a los dispositivos inalámbricos sin pérdida de rendimiento.
| Categoría | Wi-Fi 6 | Wi-Fi 6E | Wi-Fi 7 |
| Protocolo Estándar IEEE | 802.11ax | 802.11ax (Extended) | 802.11be (EHT) |
| Bandas de Frecuencia Soportadas | 2.4 GHz, 5 GHz | 2.4 GHz, 5 GHz, 6 GHz | 2.4 GHz, 5 GHz, 6 GHz |
| Ancho de Banda de Canal Máximo | 160 MHz | 160 MHz | 320 MHz (Duplicado) |
| Tasa de Transferencia Máxima | Aprox. 9.6 Gbps | Aprox. 9.6 Gbps | Aprox. 46 Gbps (4.8 veces mayor) |
| Configuración de Antenas (MIMO) | 8 x 8 MU-MIMO | 8 x 8 MU-MIMO | 16 x 16 MU-MIMO |
| Método de Modulación QAM | 1024-QAM | 1024-QAM | 4096-QAM (4K QAM) |
- El significado de Wi-Fi 6E: Aunque comparte la misma base técnica (802.11ax) con Wi-Fi 6, se aleja de las bandas saturadas de 2.4 GHz y 5 GHz para abrir un nuevo territorio de frecuencia en los 6 GHz, libre de interferencias y congestión, reduciendo drásticamente las colisiones de señal entre dispositivos del hogar.
- La innovación de Wi-Fi 7: Al duplicar el ancho de banda físico del canal a 320 MHz y elevar la modulación a 4K QAM, logra implementar un enlace de datos inalámbrico de ultraalta velocidad y latencia ultrabaja (Extremely High Throughput) que supera incluso a las redes troncales cableadas en un entorno de un solo AP.
2. Análisis Profundo: Tecnologías Clave y Diferencias en la Capa Física (PHY)
Las diferencias entre cada generación radican en la evolución de las tecnologías clave de la capa física (PHY) y de la capa de control de acceso al medio (MAC).
① Sofisticación de la Modulación: 1024-QAM vs 4096-QAM
La modulación es la técnica de procesamiento de señales que carga datos digitales en ondas de frecuencia inalámbricas.
- Wi-Fi 6/6E (1024-QAM): Transmite 10 bits ($2^{10}$) de datos por cada ciclo de señal (Símbolo).
- Wi-Fi 7 (4096-QAM): Transmite 12 bits ($2^{12}$) empaquetando los datos de forma mucho más densa en un solo ciclo. Debido a que divide las ondas de manera extremadamente precisa, logra una mejora de aproximadamente el 20% en la densidad de transmisión física en entornos con una excelente relación señal/ruido (SNR).
② Expansión de Flujos Espaciales y Antenas: 8x8 vs 16x16 MU-MIMO
Es la tecnología de multiplexación espacial que permite a múltiples dispositivos comunicarse simultáneamente con el AP.
- Wi-Fi 6/6E (8x8): Soporta hasta 8 flujos de datos independientes de forma simultánea tanto en transmisión como en recepción.
- Wi-Fi 7 (16x16): Duplica la capacidad de multiplexación espacial al expandir los recursos de antenas hasta 16 flujos. Esto evita de raíz los cuellos de botella en la congestión de señales dentro de hogares inteligentes a gran escala con una densidad masiva de dispositivos IoT.
③ Ampliación del Ancho de Banda Máximo del Canal: 160 MHz vs 320 MHz
Equivale al ancho de la carretera de las frecuencias. Wi-Fi 7 soporta un canal ultrancho de 320 MHz en la banda de 6 GHz (el doble de lo anterior). Por lo tanto, la cantidad máxima de datos que se pueden enviar a la vez en un mismo lapso de tiempo se duplica físicamente, procesando transmisiones de video en ultraalta definición y respaldos masivos de datos en cuestión de instantes.
3. Diferencias en los Mecanismos de Transmisión de Datos
Estos son los nuevos mecanismos de protocolo introducidos en Wi-Fi 7 para transmitir tráfico sin retrasos dentro de la red del hogar.

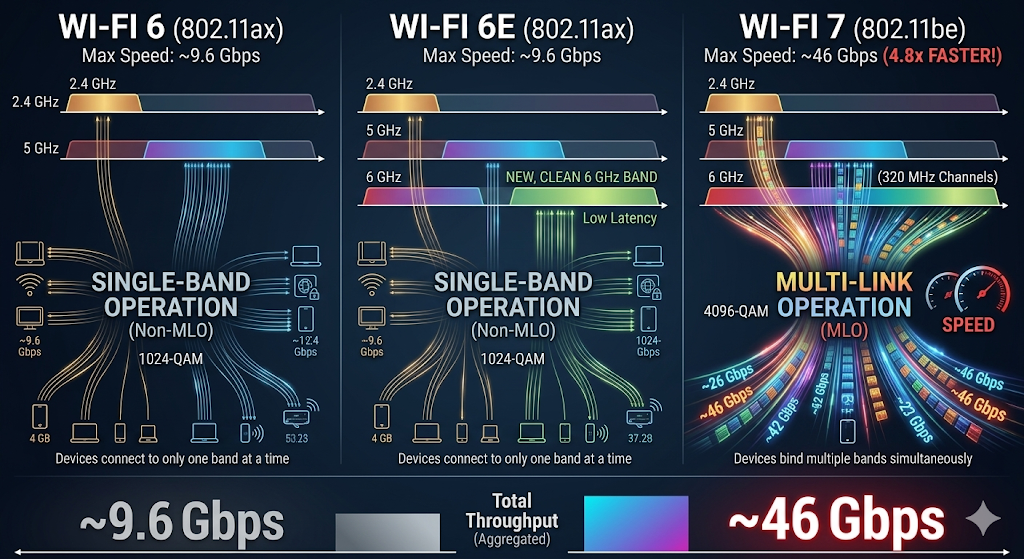

Tecnología MLO (Multi-Link Operation)
- Tradicional (Wi-Fi 6/6E): Cuando un smartphone o un electrodoméstico de IA se conecta a un router, selecciona una única banda entre 2.4 GHz, 5 GHz o 6 GHz para intercambiar datos. Si se requiere cambiar de frecuencia por bloqueo de paredes u otros factores, se producen retrasos temporales o microcortes.
- Wi-Fi 7 (MLO): Agrupa múltiples bandas de frecuencia en enlaces independientes y simultáneos para transmitir datos. Dado que distribuye el tráfico combinando, por ejemplo, las bandas de 5 GHz y 6 GHz al mismo tiempo, la velocidad se maximiza. Además, si ocurre una interferencia severa en una frecuencia, los datos se mantienen instantáneamente a través de la otra sin latencia (Latency), perfeccionando la distribución WAN en el hogar inteligente.
Multi-RU (Resource Unit) y Puncionamiento de Preámbulo (Puncturing)
- Tradicional: Si ocurría interferencia o ruido en una sección de un canal inalámbrico, todo el canal (por ejemplo, de 160 MHz) quedaba inutilizable o se veía forzado a degradar su ancho de banda a uno mucho más estrecho.
- Wi-Fi 7: Aplica un método flexible donde se detecta la sección específica con interferencia, se extirpa minuciosamente (Puncturing), y los fragmentos limpios de frecuencia restantes se agrupan para asignarlos al usuario (Multi-RU). Esto eleva drásticamente la resiliencia y el rendimiento real (Throughput) del entorno inalámbrico.
4. Infraestructura de Red y Diferencias en la Instalación
A medida que las líneas de internet WAN externas de los hogares evolucionan hacia conexiones de ultraalta velocidad de 5G o 10G, se requieren cambios correspondientes en la infraestructura cableada interna y en la arquitectura de distribución espacial.
- Velocidad del Enlace de Backhaul Cableado: Los routers Wi-Fi 6/6E funcionaban adecuadamente con puertos de enlace ascendente (uplink) de 1 Gbps a 2.5 Gbps. En contraste, debido a que el rendimiento inalámbrico de Wi-Fi 7 alcanza decenas de Gbps, sus AP integran puertos uplink WAN/LAN de al menos 10 Gbps (10G BASE-T o SFP+). Por ende, el switch principal del hogar también debe actualizarse a un equipo con soporte de 10G para evitar que se convierta en un punto de estrangulamiento para todo el sistema.
- Atenuación de Frecuencia y Diseño de Cobertura: La banda de alta frecuencia de 6 GHz utilizada en Wi-Fi 6E y 7 posee una gran directividad, pero sufre una atenuación severa al atravesar paredes o estructuras de concreto. Para eliminar las zonas muertas y garantizar una infraestructura interior estable, es necesario diseñar una red en malla (Mesh) que interconecte múltiples AP mediante un backhaul cableado de alta velocidad, planificando con precisión la ubicación de cada punto de acceso.
5. Especificaciones de Cables Utilitarios (UTP) para Conexión Cableada
Los cables LAN que conectan el switch central de la caja de conexiones con cada AP Wi-Fi 7 en las habitaciones deben cumplir con las demandas de velocidad (10G) y blindaje de alta frecuencia.
- Cat.5e (Incompatible): Al estar limitado a un ancho de banda de 100 MHz y una velocidad de transmisión de 1 Gbps, se convierte en el principal cuello de botella que bloquea por completo las enormes tuberías de tráfico de Wi-Fi 7.
- Cat.6 (Uso Limitado): Permite transmisiones de 10 Gbps en un ancho de banda de hasta 250 MHz, pero es vulnerable a la diafonía exógena (Alien Crosstalk). Por ello, la velocidad de 10G solo se garantiza en distancias cortas de entre 37 y 55 metros. Es viable para cableados residenciales internos de corta distancia, pero inestable para trayectos largos.
- Cat.6A (El Más Recomendado / Estándar): Soporta un ancho de banda de hasta 500 MHz y garantiza una transmisión estable de 10 Gbps a una distancia de hasta 100 metros. Su excelente estructura de blindaje interno (STP/FTP) lo consolida como el estándar para cableados empotrados en hogares e instalaciones comerciales o agrícolas inteligentes (smart farms).
- Cat.7 / Cat.8: Cuentan con un blindaje individual por par extremadamente alto (S/FTP), ideal para automatización industrial o centros de datos a gran escala. No obstante, al ser cables muy rígidos, su instalación en tuberías domésticas es complicada; además, exigen un aterrizaje de conectores muy estricto, por lo que un Cat.6A es más que suficiente para un entorno residencial de alto rendimiento.
6. Especificaciones de Transceptores Ópticos (Optical Transceiver) para Transmisión 10G en Wi-Fi 7
Si se requiere diseñar una línea troncal de 10 Gbps sin pérdidas hacia puntos de acceso Wi-Fi 7 o switches ubicados a distancias que superan los 100 metros (como en grandes residencias, centros de control de smart farms o conexiones desde la sala principal de telecomunicaciones MDF), la combinación de cable de fibra óptica y transceptores ópticos (SFP+) es indispensable.
Guía de Selección de Transceptores Ópticos SFP+ 10G
Al construir una interfaz de 10G, se debe elegir el módulo transceptor exacto que coincida con el tipo de núcleo (modo) de la fibra óptica instalada y la distancia de transmisión.
- Configuraciones de Corta Distancia e Interiores (Mismo piso, dentro de 300m): 10G BASE-SR SFP+
- Fibra Óptica Compatible: Multimodo (Multi-Mode, usualmente identificada por el color naranja OM2 o aguamarina OM3/OM4).
- Longitud de Onda Central: 850 nm
- Características: La fibra es flexible y los componentes ópticos del transceptor son económicos. Es la opción más común para enlaces ascendentes entre switches cercanos y entornos de almacenamiento compartido NAS de alta capacidad.
- Configuraciones de Larga Distancia y Exteriores (Conexión entre bloques, dentro de 10km): 10G BASE-LR SFP+
- Fibra Óptica Compatible: Monomodo (Single-Mode, usualmente de color amarillo OS1/OS2).
- Longitud de Onda Central: 1310 nm
- Características: La luz viaja a través de un núcleo extremadamente delgado que evita la dispersión de la señal, resultando en una atenuación casi nula. Es la solución obligatoria para interconectar grandes complejos residenciales inteligentes o diseñar redes de backhaul de 10G con centros de monitoreo externos.
- Conexiones Directas Dentro del Rack de Telecomunicaciones (Cortísima distancia, menos de 7m): Cables 10G DAC (Direct Attach Copper)
- Son cables coaxiales de alta frecuencia que vienen de fábrica con los conectores SFP+ integrados en los extremos. Al no requerir un proceso de conversión ópto-eléctrica, su latencia es prácticamente cero. Es la alternativa más económica para interconectar el router principal con el switch de 10G dentro de la misma caja de conexiones, evitando el costo de adquirir módulos ópticos individuales.
📝 Conclusión
La implementación de un entorno inalámbrico perfecto en el hogar inteligente va más allá del simple reemplazo de un router; requiere un diseño de infraestructura orgánica que conecte la interfaz WAN externa con cada punto final del hogar. Para aprovechar al máximo las tecnologías de modulación avanzada y el protocolo MLO de Wi-Fi 7, es indispensable que esté respaldado por una infraestructura de backhaul cableada bajo el estándar Cat.6A y un diseño de red óptica SFP+ de 10G en el nodo de entrada. Esperamos que esta guía sirva como un mapa confiable para sentar las bases de su próxima infraestructura de automatización del hogar.
