안녕하세요! 스마트홈 구축과 홈 IoT에 관심이 많으신 분들이라면 한 번쯤 알리익스프레스나 해외 직구를 통해 아카라(Aqara), 투야(Tuya), 소노프(Sonoff) 같은 예쁘고 가성비 좋은 중국산 스마트 스위치를 보셨을 겁니다.
하지만 덜컥 구매해서 기존 스위치를 뜯었다가 "어? 전선 연결하는 구멍이랑 우리 집 전선 수가 왜 다르지?" 하고 당황해서 서랍 속에 넣어두신 분들이 정말 많습니다.
오늘은 한국과 중국의 전등 배선 방식이 어떻게 다른지 기술적인 이유를 알아보고, 내 손으로 안전하게 스마트 스위치를 설치하는 실전 자가 설치법(노중성선/중성선 매립)을 완벽하게 정리해 드리겠습니다!
1. 기술적 배경: 왜 중국과 한국은 배선이 다를까?
스마트 스위치를 연결하기 전, 가장 먼저 전기가 흐르는 두 가닥 선의 역할과 흐름을 머릿속에 그려야 안전한 작업이 가능합니다.
- 활선 (Line / L선 / 상선): 발전소로부터 220V 전력을 실어 나르는 선입니다. 만지면 감전이 되는 '살아있는 전선'입니다.
- 중성선 (Neutral / N선 / 제로선): 전등을 통과한 전류가 다시 차단기(발전소)로 돌아가기 위해 폐회로를 완성해 주는 '귀로 전선'입니다.

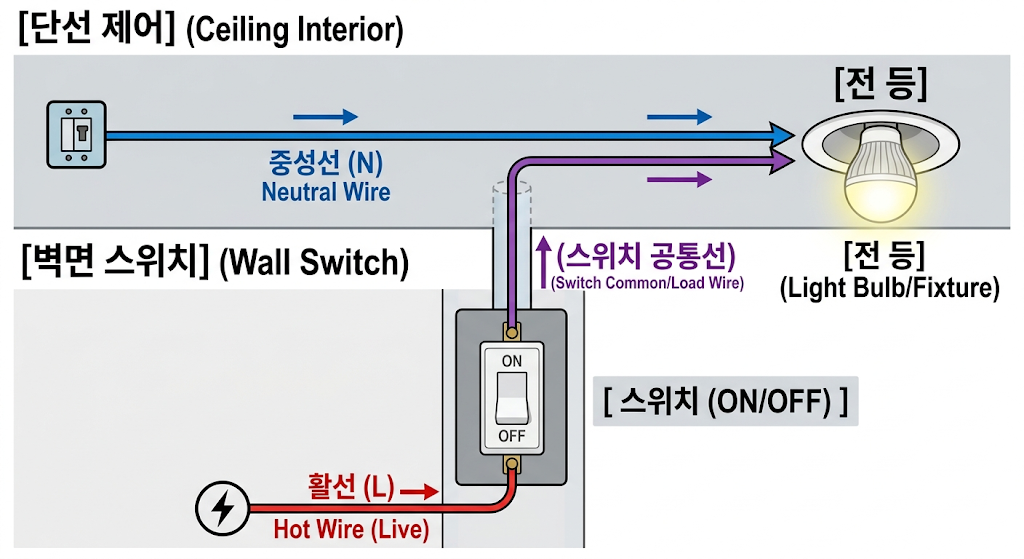

💡 한국의 배선 방식: 단선 제어 (1가닥 제어)
한국의 전통적인 주택 및 아파트 전등 배선은 자재를 절약하고 공정을 단순화하기 위해 '단선 제어' 방식을 사용해 왔습니다.
- 천장 내부: 차단기에서 나온 중성선(N)을 천장 안쪽에서 전등으로 곧바로 다이렉트 연결합니다.
- 벽면 스위치 박스: 활선(L) 한 가닥만 스위치 박스로 내려보냅니다. 스위치는 이 L선을 끊었다가 붙여주는 물리적 온/오프 역할만 수행합니다. 스위치에서 나간 선(스위치 공통선)이 다시 천장 전등으로 올라갑니다.
- 결과: 한국의 벽면 스위치를 뜯어보면 L선(활선)과 전등선만 존재하며, 중성선(N)은 눈을 씻고 찾아봐도 없습니다.
💡 중국의 배선 방식: 중성선 배정 (2가닥 제어)
반면, 중국의 표준 전등 배선 구조나 글로벌 스마트 스위치들의 기본 전제 설계는 벽면 스위치 박스까지 활선(L)과 중성선(N)이 모두 들어오는 구조입니다.
- 이유: 스마트 스위치는 단순한 플라스틱 스위치가 아닙니다. 내부에 Wi-Fi, Bluetooth, Zigbee 통신 모듈이 들어있는 일종의 '소형 컴퓨터'입니다.
- 컴퓨터가 늘 켜져 있으려면 전등이 꺼져 있을 때도 상시 전력(L선과 N선이 만나 흐르는 전류)이 공급되어야 하므로, 스위치 박스 안에 L선과 N선이 모두 들어와서 스위치에 상시 전원을 공급해 주는 배선을 기본으로 설계됩니다.
2. 스마트 스위치 종류와 선택 가이드
배선의 차이를 이해하셨다면, 내가 스마트 스위치를 직구할 때 어떤 옵션을 골라야 하는지 명확해집니다.
① 중성선 필수형 (With Neutral / 3선식)
- 장점: 스위치 자체에 L선과 N선이 직접 꽂혀 상시 전력을 공급받으므로 통신 상태가 극도로 안정적입니다. LED 전등의 잔불(깜빡임) 현상이 전혀 없습니다.
- 단점: 한국 표준 아파트 환경에서는 스위치 박스에 N선이 없으므로, 천장에서 선을 추가로 끌어내리는 입선 공사를 따로 해야 합니다.
② 노중성선형 (No-Neutral / 2선식)
- 장점: 스위치 박스 내부의 기존 선(L선과 전등선)만 그대로 꽂으면 되므로 물리 배선 추가 공사가 필요 없습니다. 자가 설치 난이도가 매우 낮습니다.
- 단점: 불이 꺼져 있을 때도 스마트 스위치 통신을 유지하기 위해, 미세한 전류를 전등 쪽으로 계속 흘려보냅니다. 이로 인해 전등이 미세하게 번쩍이거나 흐릿하게 켜져 있는 잔불 현상이 발생하기 쉽습니다. (동봉되는 '콘덴서'를 전등 쪽에 달아서 해결해야 합니다.)
3. 실전 자가 설치 프로토콜 (DIY)
⚠️ [초특급 안전 수칙] 작업을 시작하기 전, 신발장이나 다용도실에 있는 누전 차단기(두꺼비집)의 '전등' 스위치를 반드시 내려서 집안 전원을 완전히 차단하고 검전기나 스마트폰 플래시 등으로 전기가 안 흐르는 것을 확실히 확인한 뒤 작업하세요!
[Case A] 배선 공사 없이 간편하게! '노중성선형' 스마트 스위치 설치법
가장 대중적이고 쉬운 방식입니다. 기존 스위치를 교체하고 천장에 잔불 방지용 '콘덴서'를 추가하는 작업입니다.
- 기존 스위치 탈거: 일자 드라이버로 커버를 벗기고 고정 나사를 풀어 기존 스위치를 꺼냅니다. 빨간색(또는 갈색) 활선(L)과 전등으로 가는 출력선(Load)을 분리합니다.
- 스마트 스위치 결선: 스마트 스위치 뒷면 단자에 연결합니다.
- L (Live): 기존 벽면의 활선(빨간선)을 꽂습니다.
- L1, L2 (Load): 전등으로 가는 출력선을 꽂습니다.
- 천장 전등에 콘덴서(Capacitor) 연결: [Image showing a close-up of a ceiling light fixture with a small grey/yellow capacitor wired in parallel with the light's power connections]
- 천장 LED 전등 커버를 열고, 천장에서 내려오는 두 전선(L선과 N선) 단자대에 동봉된 콘덴서의 양 끝 선 두 가닥을 각각 하나씩 병렬로 함께 꽂아 줍니다. (방향/극성은 상관없습니다.)
[Case B] 완벽한 스마트홈을 위해! '중성선(N선) 매립 후 필수형 스위치' 설치법
약간의 전선 가설(요비선) 요령이 필요하지만, 장기적인 안정성을 보장하는 기술적인 정석 설치 방법입니다.
🛠️ 상세 작업 단계:
- STEP 1 (N선 추가 매립): 천장 전등 박스를 떼어내면 보이는 관로(CD관) 속으로 요비선(가이드 와이어)을 밀어 넣습니다. 요비선 끝에 새로 추가할 청색 전선(N선)을 단단히 묶어 벽면 스위치 박스 내부까지 아래로 끌어내립니다.
- STEP 2 (천장 조인): 천장 쪽으로 내려온 새 청색 전선을 기존 천장에 깔려 있던 중성선(N) 결선 뭉치에 함께 결합해 줍니다.
- STEP 3 (스마트 스위치 결선): 이제 스위치 박스 안에 기존 활선(L), 전등선, 새로 매립한 중성선(N)이 모두 확보되었습니다. 가이드 이미지처럼 스마트 스위치 뒷면 단자대에 결선합니다.
- L (Live): 기존 활선(빨간색) 연결
- N (Neutral): 새로 끌어내린 중성선(청색) 연결
- L1, L2 (Load): 전등 출력선 연결
4. 최종 앱 연동 및 작동 확인
모든 배선 조립과 스위치 벽면 고정이 끝나면 내려두었던 누전 차단기를 다시 올립니다.
[Image demonstrating a successfully completed smart home light switch setup showing physical testing, app pairing on a smartphone, and voice control via a smart speaker]
- 하드웨어 전원 확인: 스마트 스위치 전면에 LED 불빛이 들어오는지, 버튼이 물리적으로 정상 작동하는지 확인합니다.
- 앱 페어링: 스마트폰 앱(Tuya, SmartLife, Aqara Home 등)을 켜고 기기 추가를 눌러 집안의 무선 네트워크와 페어링을 진행합니다.
- 스마트 제어 설정: 구글 홈(Google Home)이나 네이버 클로바 등 인공지능 비서와 연동 설정을 마치면 "지니야, 거실 전등 켜줘!" 같은 음성 제어 스마트홈 환경이 완벽하게 완성됩니다!
✍️ 총정리 및 요약
- 가장 단순하고 시공이 편한 방법: 👉 No-Neutral(노중성선형) 제품 구매 후 천장에 잔불 방지 콘덴서 연결하기
- 통신 끊김 없이 가장 완벽하고 안전한 스마트홈 방법: 👉 With Neutral(중성선 필수형) 제품 구매 후 천장에서 스위치 박스로 N선 매립 공사하기
내 손으로 스마트홈을 만드는 소소한 성취감을 느껴보세요! 안전이 가장 우선이니 작업 시 차단기 내리는 것 절대 잊지 마시고, 작업 중 궁금한 점이 있다면 언제든 편하게 댓글로 남겨주세요.
