TP-Link Ext141 무선 Mesh와 8포트 허브를 활용한 실습실 PLC 유선 통합망 구축기
안녕하세요! 오늘은 무선 네트워크 기술과 산업용 PLC 실습 장비를 효율적으로 융합하여 구축한 "하이브리드 무선 Mesh + 유선 단말 제어 네트워크" 구축 성공 사례를 공유하고자 합니다.
실습실이나 공장 현장에서 장비를 연결할 때 가장 큰 걸림돌은 바로 "케이블 포설 및 타공 등 토목 공사 비용"입니다. 하지만 무선으로만 연결하자니 데이터의 누락이 없어야 하는 PLC(Programmable Logic Controller) 장비의 통신 신뢰성이 우려되곤 하죠.
이 문제를 해결하기 위해 TP-Link Ext141 3대를 활용하여 다음과 같이 멋진 독립형 네트워크 망을 완벽하게 구축했습니다.
1. 네트워크 개념 및 하이브리드 토폴로지 (Topology)
전체 네트워크의 뼈대는 사무실에 위치한 Master 장비를 시작으로 실습실 1, 실습실 2의 Slave 장비가 무선으로 꼬리를 물고 이어지는 데이지 체인(Daisy-Chain) 형태의 무선 Mesh 백홀로 구성됩니다.
그리고 각 실습실 내부에서는 무선의 한계를 극복하고 PLC 통신의 안정성을 극대화하기 위해, Slave 장비와 8포트 스위칭 허브를 유선 LAN으로 결합한 뒤 하위 장비(PLC 및 실습 PC)들을 100% 유선 성형(Star) 망으로 연동했습니다.

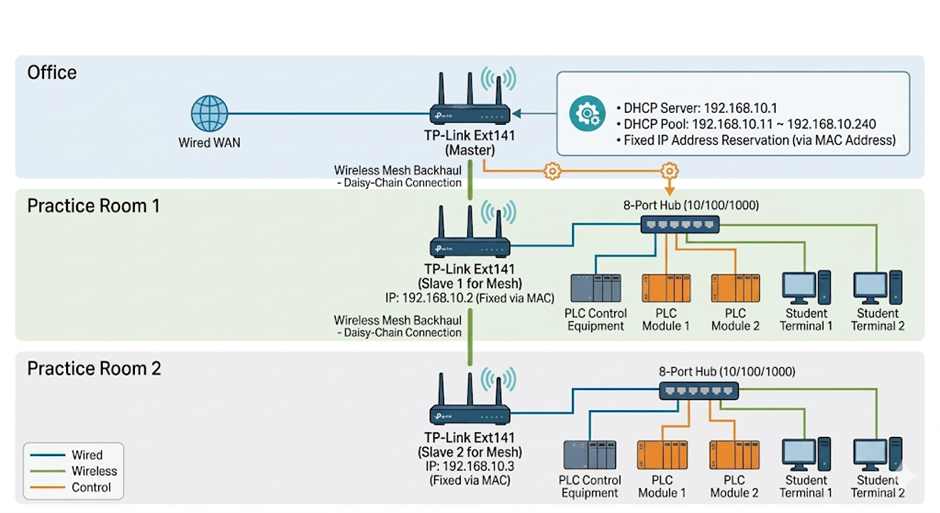

🌐 네트워크 논리 구성도 (Logical Diagram)
아래 다이어그램을 보시면 이 하이브리드 망이 어떻게 유기적으로 동작하는지 한눈에 쉽게 파악하실 수 있습니다.
2. IP 주소 할당 및 자원 분배 정책
전체 네트워크의 관리 효율성을 극대화하기 위해, 서브넷 대역은 192.168.10.X/24 단일망으로 묶었습니다. 또한 모든 제어권(DHCP, IP 예약 및 게이트웨이)은 사무실의 Master 장비가 통제하도록 일원화하였습니다.
| 장비명 / 위치 | IP 주소 | 할당 방식 | 연결 형태 | 특이 사항 |
| Ext141 #1 (사무실) | 192.168.10.1 | 수동 정적 IP (Static) | 유선 WAN 직접 연결 | 게이트웨이, DHCP 서버 동작 |
| Ext141 #2 (실습실 1) | 192.168.10.2 | MAC 주소 예약 고정 | 무선 Mesh (Master 직결) | 8포트 허브와 유선 LAN 연동 |
| Ext141 #3 (실습실 2) | 192.168.10.3 | MAC 주소 예약 고정 | 무선 Mesh (Slave 1 경유) | 8포트 허브와 유선 LAN 연동 |
| PLC 및 실습용 단말 | 192.168.10.11 ~ 192.168.10.240 | DHCP 동적 할당 | 허브 경유 100% 유선 연결 | 필요시 수동 고정 IP 할당 가능 |
3. 현장 세팅 및 구축 과정 (Step-by-Step)
현장에서 혼선을 최소화하기 위해 세팅은 사무실에서 사전 페어링 및 IP 세팅을 완료한 후 실제 실습실 현장에 분배하는 방식을 권장합니다.
1단계: 사무실 Master 장비 초기 설정
- 인터넷 공급망(외부 WAN) 선을 사무실용 Ext141 #1의 WAN 포트에 연결합니다.
- 장비 관리자 웹 페이지에 접속하여 LAN IP 세그먼트 주소를 192.168.10.1로 고정합니다.
- DHCP 서버 옵션을 켜고, 분배 IP 대역 풀(Pool) 범위를 192.168.10.11 ~ 192.168.10.240으로 설정합니다.
2단계: 무선 Mesh 동기화 및 데이지 체인 연결
- 실습실 1용(#2) 및 실습실 2용(#3) 장비를 전원에 연결하고 공장 초기화(Factory Reset)를 진행합니다.
- Master 장비의 OneMesh(EasyMesh) 검색 모드를 실행하거나 WPS 버튼을 활용해 Master(#1)와 Slave 1(#2)을 먼저 페어링합니다.
- 이어서 Slave 2(#3)를 페어링합니다. 현장에 실제 배치되면 거리에 따라 Slave 2는 신호가 더 강한 중간 정거장인 Slave 1 장비를 허브(AP) 삼아 순차적으로 꼬리를 물고 연결(데이지 체인)됩니다.
3단계: MAC 주소 바인딩을 통한 Slave 장비 IP 영구 고정
- Master 장비의 관리 UI에서 연결된 Slave 장비들의 MAC 주소를 수집합니다.
- [DHCP 서버] -> [Address Reservation (IP 예약)] 설정 창으로 이동합니다.
- 실습실 1용 장비(#2)의 MAC 주소에 192.168.10.2를 지정하여 저장합니다.
- 실습실 2용 장비(#3)의 MAC 주소에 192.168.10.3을 지정하여 저장합니다.
- Slave 장비들을 리부팅하여 예약된 IP가 흔들림 없이 정상 적용되는지 확인합니다.
4단계: 실습실 현장 실포설 및 유선 허브 가동
- 세팅이 끝난 두 Slave 장비를 각각 실습실 1과 실습실 2의 중심부(무선 신호 수신율이 우수한 음영 구역 밖)에 배치합니다.
- 각 실습실의 Ext141 LAN 포트와 8포트 스위칭 허브를 기가비트 지원 LAN 케이블로 연결합니다.
- 스위칭 허브의 나머지 포트에 PLC 제어 장비, PLC 통신 모듈, 실습용 PC 단말을 연결하여 로컬 단에서 신뢰도 높은 기가비트 유선 망을 완성합니다.
4. 이번 구축 사례의 핵심 기술적 강점 요약
- 인프라 비용의 획기적 절감: 건물 내부 벽을 뚫거나 기나긴 바닥 배선 몰딩 작업을 일절 하지 않고도 깔끔한 독립 무선 백홀 인프라를 완성했습니다.
- 현장 통신 신뢰도 보장: 무선 공유기 한 대에 무선으로 여러 단말을 직접 붙이면 패킷 손실률이 급격히 올라갑니다. 하지만 본 세팅은 실습실 내부를 '기가비트 유선 스위치 허브'로 묶어 로컬 스위칭을 돌리기 때문에 PLC 간 고속 전송 신뢰도가 완벽히 보장됩니다.
- 중앙 집중식 단일 제어: 모든 관리 권한이 사무실에 있는 192.168.10.1(Master)에 있습니다. 특정 IP 대역 차단, 실습 장비 IP 분배 현황 조회 등의 유지보수 업무를 한자리에서 원격으로 해결할 수 있습니다.
💡 포스팅을 마치며
무선 Mesh 기술과 로컬 유선 허브 브릿징을 적절히 하이브리드로 접목하면, 네트워크 포설 공사 비용을 한 푼도 들이지 않고 최고의 가성비와 안정성을 갖춘 교육용 실습 네트워크 환경을 직접 손으로 구축할 수 있습니다.
비슷한 형태의 사무 환경 및 실습 환경 구축을 계획 중이신 분들께 이 글이 좋은 가이드라인이 되기를 바랍니다. 궁금한 점이 있으시다면 언제든 댓글로 남겨주세요!
